What is the working principle of a Radiant Tube ?

A strålerør fungerer av konvertere elektrisk motstandsenergi eller forbrenningsvarme til infrarød termisk stråling gjennom et forseglet ytre rør, og overfører denne varmen jevnt til den omkringliggende arbeidsbelastningen eller ovnskammeret uten direkte kontakt mellom varmekilden og atmosfæren inne i ovnen. Kjerneprinsippet er indirekte oppvarming: et internt varmeelement - enten en motstandstråd eller en gassbrenner - varmer opp det ytre beskyttelsesrøret til en høy temperatur, og det røret stråler deretter infrarød energi utover til ovnsbelastningen, nøyaktig slik solen stråler energi gjennom rommet uten at det kreves et medium for å bære det.

Dette indirekte arrangementet er det grunnleggende designformålet til strålerøret. Den lar varmebehandlingsovner som opererer under kontrollerte eller beskyttende atmosfærer - nitrogen, hydrogen, endoterm gass - varmes opp uten å utsette forbrenningsprodukter eller oksiderende luft til ovnens indre, noe som vil forurense eller skade arbeidsstykkene som behandles. Det ytre røret fungerer både som den termiske radiatoren og den gasstette barrieren mellom varmekilden og prosessatmosfæren.

De tre varmeoverføringsmekanismene inne i et strålende rør

Selv om navnet understreker stråling, fungerer et strålerør faktisk gjennom alle de tre grunnleggende modusene for varmeoverføring - ledning, konveksjon og stråling - og jobber i rekkefølge fra energikilden til ovnsbelastningen. Å forstå hvordan hver mekanisme bidrar, klargjør hvorfor strålerøret oppnår effektiviteten og jevnheten det gjør.

Ledning: Varmeoverføring gjennom rørveggen

I et elektrisk oppvarmet strålerør genererer motstandstrådelementet varme ved Joule-oppvarming - elektrisk strøm som passerer gjennom høymotstandstråden produserer termisk energi proporsjonal med kvadratet av strømmen multiplisert med motstanden (P = I²R). Denne varmen ledes utover gjennom selve ledningen og gjennom støttestrukturene (bur, stripe eller spoleformer) som holder elementet, og ledes deretter gjennom veggen til det ytre beskyttelsesrøret. Det ytre rørmaterialet - typisk et varmebestandig legert stål eller keramisk kompositt - må ha tilstrekkelig varmeledningsevne til å overføre varme fra dens indre overflate til den ytre overflaten uten å skape en for stor temperaturforskjell over veggtykkelsen.

I et gassfyrt strålerør skjer det forbrenning inne i rørboringen, og de varme forbrenningsgassene leder varme til rørveggen direkte ved kontakt mens de strømmer langs det indre. Rørveggen leder deretter denne termiske energien fra sin indre overflate til den ytre overflaten, som stråler ut til ovnsbelastningen.

Konveksjon: Varmeoverføring inne i rørboringen

Inne i strålingsrøret - i det ringformede gapet mellom motstandselementet og den indre veggen av beskyttelsesrøret - skjer varmeoverføring mellom det glødende elementet og rørveggen ved en kombinasjon av stråling og naturlig konveksjon av den innelukkede gassen (vanligvis luft eller en kontrollert atmosfære som fyller elementrommet). Denne konvektive sirkulasjonen, mens den er sekundær til stråling ved de høye temperaturene som er involvert, hjelper til med å distribuere varmen mer jevnt langs lengden av røret og forhindrer lokaliserte varme flekker nær elementet som kan forårsake for tidlig oksidasjon eller svikt.

I gassfyrte rør er tvungen konveksjon av den strømmende forbrenningsgassblandingen den primære mekanismen for at varme når rørveggen - den varme gassstrømmen sveiper over den indre røroverflaten, og turbulensen i strømmen øker den konvektive varmeoverføringskoeffisienten, og forbedrer den totale effektiviteten av varmelevering til rørveggen.

Stråling: Den primære eksterne varmeoverføringsmekanismen

Når den ytre rørveggen når driftstemperatur, sender den ut infrarød elektromagnetisk stråling i henhold til Stefan-Boltzmann-loven. Strålingseffekten som sendes ut per arealenhet øker med fjerde potens av den absolutte temperaturen — noe som betyr at en rørvegg ved 1000°C (1273 K) utstråler omtrent 16 ganger mer kraft per arealenhet enn det samme røret ved 500°C (773 K). Denne sterke temperaturavhengigheten er grunnen til at strålerør er så effektive ved høye driftstemperaturer og hvorfor deres ytelse øker uforholdsmessig når settpunkttemperaturen stiger.

Strålingsenergien som sendes ut av røret, beveger seg med lysets hastighet over ovnskammeret, hvor den absorberes av arbeidsbelastningen, ovnsveggene og ildstedet. Arbeidsstykker absorberer denne strålingen og konverterer den tilbake til termisk energi - varmes opp uten behov for fysisk kontakt med røret eller sirkulasjon av et varmebærende medium mellom dem. Dette er mekanismen som gir strålerøret navnet og dets essensielle egenskaper: ren, berøringsfri, atmosfærekompatibel oppvarming.

Varmeelementet: typer, materialer og driftsparametre

Det interne varmeelementet - også kalt rørkjernen - er energikonverteringskomponenten i et elektrisk oppvarmet strålerør. Dens design bestemmer effekttettheten, temperaturensartetheten langs rørlengden og den forventede levetiden til enheten. Tre hovedkonfigurasjoner brukes i kommersiell produksjon av strålerør.

Varmeelement av burtype

Elementet av burtypen består av motstandstråd viklet inn i en tredimensjonal spole eller nettstruktur støttet på et stivt rammeverk av keramiske eller legeringsavstandsstykker anordnet i en sylindrisk burgeometri. Denne konfigurasjonen maksimerer det eksponerte overflatearealet til motstandstråden i forhold til rørboringen, og forbedrer strålingsvarmeoverføringen fra elementet til rørveggen. Burstrukturen gir også mekanisk støtte som forhindrer ledningen i å synke eller kollapse under sin egen vekt ved høye temperaturer - en kritisk vurdering for rør som opererer over 1000 °C der høytemperaturkryping i metalliske materialer blir betydelig. Cage-type elementer er godt egnet for applikasjoner som krever høy effekt og jevn varmefordeling langs hele rørlengden.

Vertikal stripe-viklet type

Det vertikale strimmelviklede elementet bruker flat motstandstråd eller bånd viklet i parallelle langsgående strimler langs den indre overflaten av røret, holdt på plass av keramiske støtteperler eller braketter. Denne geometrien fordeler varmeelementet nær rørveggen, minimerer strålingsbanen fra element til rør og forbedrer effektiviteten av varmeoverføringen til den ytre overflaten. Strip-viklede elementer er spesielt effektive i rør med middels diameter der element-til-vegg-avstanden ellers ville begrense utsiktsfaktoren for stråling. De er et vanlig valg for herding av ovnsstrålerør der jevn temperaturfordeling over rørlengden er avgjørende for produktkvaliteten.

Spiral-Wound Resistance Wire Type

Det spiralviklede elementet er den enkleste konfigurasjonen: motstandstråd er viklet inn i en spiralformet spole som går aksialt gjennom midten av rørboringen, støttet med intervaller av keramiske isolatorer. Denne designen er enkel å produsere, tillater enkel utskifting av elementet uten å forstyrre det ytre røret, og er det mest økonomiske alternativet for applikasjoner med lav effekt. Den sentrale posisjonen til en spiralspiral plasserer den i maksimal avstand fra rørveggen, noe som øker strålingsfaktoren til veggen og fordeler varmen relativt jevnt rundt rørets omkrets. Enkeltrørs effektvurderinger for spiralviklede design varierer fra 3 kW til 60 kW , som dekker hele spekteret av vanlige krav til varmebehandlingsovner.

Motstandstrådmaterialer: Ni-Cr og Fe-Cr legeringer

De to viktigste motstandstrådlegeringsfamiliene som brukes i strålende rørelementer er nikkel-krom (Ni-Cr) og jern-krom (Fe-Cr) legeringer, hver egnet til forskjellige temperaturområder og atmosfærer:

Driftstemperaturen til varmeelementet spenner 500°C til 1300°C , som dekker hele spekteret fra lavtemperaturtempering til høytemperaturaustenitiserings- og karbureringsoperasjoner. Den overflatebelastning av elementet er beregnet til ≤1 W/cm² — en kritisk designparameter som kontrollerer elementets overflatetemperatur og oksidasjonshastighet. Å holde overflatebelastningen innenfor denne grensen forlenger elementets levetid betydelig ved å forhindre lokal overoppheting på trådoverflaten, noe som vil akselerere oksidasjon av korngrense og redusere strekkstyrken.

Det ytre beskyttelsesrøret: struktur, materialer og produksjon

Det ytre beskyttelsesrøret er den definerende strukturelle komponenten til strålerørsammenstillingen. Den må samtidig fungere som en termisk radiator ved høy temperatur, en gasstett barriere mellom prosessatmosfæren og varmeelementet, og et konstruksjonselement som bærer sin egen vekt og vekten av de indre komponentene over ovnsspennet – ofte uten mellomstøtte over lengder på 1 til 3 meter eller mer.

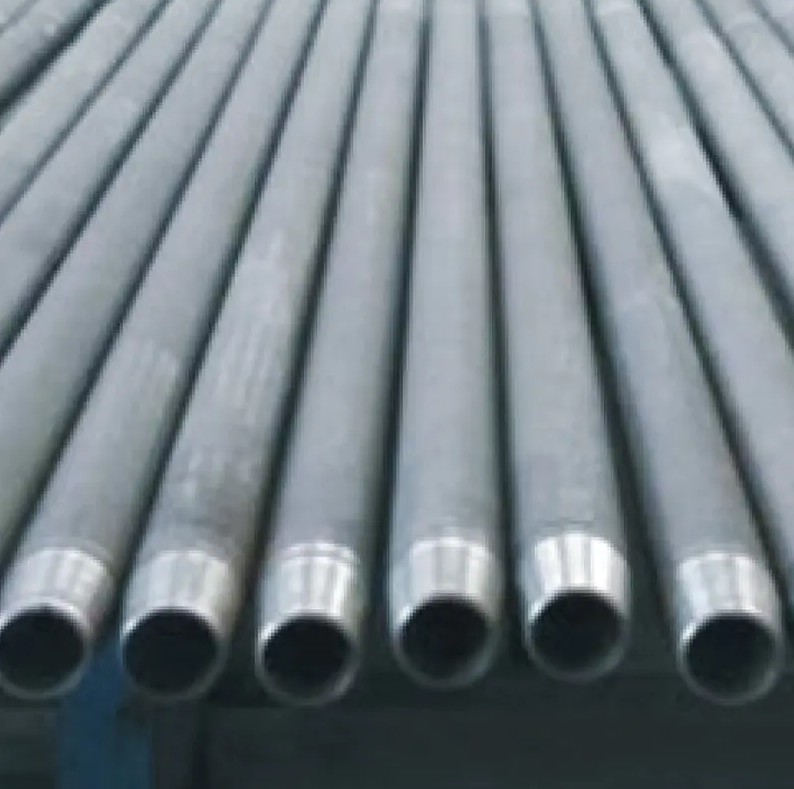

Sentrifugalstøpte rør

Sentrifugalt støpte rør produseres ved å helle smeltet varmebestandig legering i en raskt spinnende sylindrisk form. Sentrifugalkraften kaster det flytende metallet utover mot formveggen, og produserer et rør med en tett, jevn, finkornet mikrostruktur som er overlegen i høytemperaturstyrke og oksidasjonsmotstand til statiske støpegods. Den sentrifugale støpeprosessen har også en tendens til å presse inneslutninger og urenheter med lavere tetthet mot boreoverflaten, hvor de kan maskineres bort, og etterlater den strukturelt viktige ytterveggen i sin tetteste, reneste tilstand.

Sentrifugalt støpte rør er det foretrukne valget for de mest krevende bruksområdene - bråkjøleovner, høytemperatur-karburerings- og nitreringsatmosfærer, og hvor som helst maksimal levetid og dimensjonsstabilitet under termisk sykling er påkrevd. Vanlige legeringer inkluderer HK40 (25Cr-20Ni), HP-legering (25Cr-35Ni) og alumina-dannende legeringer for de høyeste temperaturapplikasjoner som nærmer seg 1200 °C.

Valsede og sveisede rør

Valsede og sveisede rør fremstilles ved å forme varmebestandig legeringsplate eller plate til en sylindrisk form og sveise langsgående søm. Denne produksjonsruten tillater bruk av smide legeringsmaterialer - som har bedre duktilitet og seighet enn støpte ekvivalenter - og er mer økonomisk for rør med middels diameter i moderat temperatur. Den langsgående sveisen er det potensielle svake punktet i et sveiset rør, og sveisekvaliteten må kontrolleres nøye for å sikre frihet fra porøsitet, underskjæring og gjenværende spenningskonsentrasjoner som kan initiere sprekker under termisk syklus. For tempereringsovnsapplikasjoner der temperaturen er under 700°C og termisk syklus er moderat, gir sveisede rør en kostnadseffektiv levetid på tre år eller mer .

Sømløse rør

Sømløse rør produseres ved varm ekstrudering eller roterende piercing av solide emner, og produserer et rør uten noen langsgående sveisesøm. Dette eliminerer den sveiserelaterte sviktmodusen til sveisede rør samtidig som det gir de isotropiske mekaniske egenskapene og den konsistente veggtykkelsen til et smidd produkt. Sømløse varmebestandige legeringsrør er tilgjengelige i et bredt spekter av sammensetninger, inkludert 310 rustfritt stål (25Cr-20Ni), 314 rustfritt (25Cr-20Ni-Si) og forskjellige høylegerte kvaliteter. De representerer det beste kompromisset mellom høytemperaturstyrken til sentrifugalstøpte rør og duktiliteten og seigheten til smidde produkter, og er mye brukt i både bråkjølings- og herdingsovnsstrålerør i hele produktets driftstemperaturområde.

Valg av rørmateriale etter brukstemperatur

Gassfyrte strålerør: Forbrenningsbasert arbeidsprinsipp

Gassfyrte strålerør opererer på et fundamentalt forskjellig energitilførselsprinsipp fra elektrisk oppvarmede design, selv om den eksterne varmeoverføringsmekanismen - stråling fra en varmerøroverflate - er identisk. Å forstå det gassfyrte arbeidsprinsippet er viktig fordi disse rørene dominerer i storskala industrielle varmebehandlingsovner der gassenergikostnadene er lavere enn elektrisitet og hvor de svært høye effektnivåene som kreves (titil hundrevis av kilowatt per rør) gjør elektrisk motstandsoppvarming upraktisk.

Brenner, forbrenningssone og røykgassstrøm

I et gassfyrt strålerør tenner en brennerenhet i den ene enden av røret en blanding av brenngass (naturgass, LPG eller hydrogen) og forbrenningsluft. De brennende gassene beveger seg langs den indre boringen av røret med høy hastighet, og overfører varme til rørveggen ved tvungen konveksjon. I rettrørskonstruksjoner kommer forbrenningsgassene ut i motsatt ende gjennom en røykrørtilkobling. I resirkulerende design - U-rør, W-rør eller P-rør konfigurasjoner - blir røykgassene omdirigert tilbake langs et returben i samme rørenhet, og gjenvinner ekstra varme før de går ut, og forbedrer termisk effektivitet til verdier på 55 til 75 % eller høyere med rekuperative brennersystemer .

Rørgeometri og temperaturuniformitet

En av de viktigste designutfordringene i gassfyrte strålerør er å oppnå jevn temperaturfordeling langs rørlengden. I et enkelt rett rør er forbrenningsgasstemperaturen høyest nær brenneren og avtar langs røret når varme overføres til veggen og gassen avkjøles. Dette skaper en temperaturgradient langs røret som kan forårsake ujevn oppvarming av ovnsbelastningen. U-rør- og W-rør-konfigurasjonene adresserer dette ved å folde gassstrømningsbanen slik at den varmeste forbrenningsgassen nær brenneren plasseres ved siden av den kjøligere returbensgassen, noe som tillater varmeveksling mellom frem- og returpassasjen som har en tendens til å utjevne temperaturfordelingen på ytre overflate. Avansert design oppnår ytterveggtemperaturen ensartethet på ±20 til 40°C langs rørlengden , sammenlignet med gradienter på 100°C eller mer i enkle design med rett rør.

Recuperative og regenerative brennersystemer

Moderne gassfyrte strålerør inneholder ofte gjenvinnende eller regenerativ varmegjenvinning fra eksosrøykgassen for å forvarme den innkommende forbrenningsluften. I et rekuperativt system overfører en metallisk varmeveksler innebygd i brennerenheten varme fra den utgående røykgassen til den innkommende kalde forbrenningsluften, og øker lufttemperaturen med 300°C til 500°C før forbrenning. Denne forvarmingen reduserer drivstoffet som kreves for å nå måltemperaturen for rørveggen, og forbedrer den termiske effektiviteten med 20 til 35 % sammenlignet med kaldluftforbrenning. Regenerative systemer bruker alternerende keramiske varmelagringssenger for å oppnå enda høyere luftforvarmingstemperaturer – nærmer seg røykgasstemperatur minus en liten tilnærmingstemperatur – og leverer en total termisk effektivitet som overstiger 80 %.

Hvorfor indirekte oppvarming gjennom et strålerør er essensielt i ovner med kontrollert atmosfære

Strålerørets definerende verdi i industriell varmebehandling er ikke dens termiske effektivitet isolert sett, men dens evne til å levere høytemperaturvarme samtidig som den opprettholder en helt separat, kjemisk kontrollert atmosfære rundt arbeidsstykket. Denne egenskapen er grunnen til at strålerør brukes i praktisk talt alle atmosfærekontrollerte kontinuerlige og batchovner for varmebehandling av metaller.

Atmosfæreintegritet og arbeidsstykkekvalitet

Varmebehandlingsprosesser som blank gløding, karbonitrering, nøytral herding og sintring krever at ovnsatmosfæren kontrolleres nøyaktig for å forhindre oksidasjon, avkarbonisering eller karburering av arbeidsstykkets overflate. Enhver lekkasje av forbrenningsgasser (som inneholder CO₂, H₂O og O₂) eller oksiderende luft fra et eksponert varmeelement inn i ovnsatmosfæren vil umiddelbart reagere med varme ståloverflater, produsere avleiring, overflatekarbonforandringer og dimensjonsvariasjoner som gjør de behandlede delene defekte.

Strålingsrøret isolerer varmekilden fullstendig fra prosessatmosfæren ved å forsegle både elementet og forbrenningsproduktene (i gassfyrte rør) inne i det beskyttende ytre røret. Det ytre røret er den eneste komponenten i kontakt med både ovnsatmosfæren på utsiden og varmekilden på innsiden - og dens gasstette integritet er det som gjør varmebehandling med kontrollert atmosfære mulig i industriell skala.

Hydrogenatmosfærekompatibilitet

Ovner med hydrogenatmosfære – brukt til lysglødning av rustfritt stål, sintring av pulvermetalldeler og kobberlodding – krever den strengeste atmosfærekontrollen fordi hydrogen både er sterkt reduserende (som forhindrer oksidasjon av arbeidsstykket) og svært brannfarlig. Direkte elektriske elementer eksponert for hydrogenatmosfære skaper eksplosjonsrisiko og potensiell elementsprøhet. Strålende rør i hydrogenovner opprettholder elementet i luft eller i en separat inertgass, noe som gjør dem til den eneste sikre oppvarmingsmetoden for bruk i hydrogenatmosfære. Det ytre rørmaterialet må velges nøye for motstand mot hydrogenpermeabilitet ved forhøyede temperaturer - dette er en grunn til at legeringer med høyt nikkel er foretrukket for hydrogentjeneste, siden de har lavere hydrogenpermeabilitet enn jernbaserte legeringer.

Effektvurderinger, overflatebelastning og designberegninger

Den kvantitative utformingen av en strålerørsammenstilling innebærer å balansere kraftutgangskravene til ovnen mot de termiske grensene for både varmeelementet og det ytre røret for å oppnå den nødvendige levetiden.

Elementoverflatebelastning: Den kritiske designparameteren

Overflatebelastningen til varmeelementet - uttrykt i watt per kvadratcentimeter av elementets overflateareal - er den mest kritiske parameteren som kontrollerer elementtemperaturen og dermed levetiden. For nikkel-krom- og jern-kromlegeringselementer som opererer i strålerørsammenstillinger, er designoverflatebelastningen vanligvis begrenset til ≤1 W/cm² . Denne grensen sikrer at elementets overflatetemperatur ikke stiger for mye over ovnstemperaturen - vanligvis forblir innenfor 100 til 200°C over rørveggens temperatur — holde elementet innenfor dets pålitelige oksidasjonsmotstandsområde.

Overskridelse av overflatebelastningsgrensen forårsaker akselerert oksidasjon av elementtrådoverflaten, som gradvis tynner tråden, øker motstanden, øker krafttettheten ytterligere i en selvforsterkende syklus, og til slutt fører til lokalisert utbrenthet. Design innenfor overflatelastgrensen er derfor det primære middelet for å sikre elementets levetid som gjør produktet økonomisk levedyktig.

Single-Tube Power Range

Enkeltrørs effektvurderinger på 3 kW til 60 kW dekke hele spekteret av varmebehandlingsovnskrav:

• 3 kW til 10 kW: Små laboratorieovner, lavtemperaturtemperingsovner og kompakte batchovner for lavvolumproduksjon.
• 10 kW til 30 kW: Middels industrielle batchovner, båndovner med kontinuerlig netting for små deler og atmosfæregeneratorer.
• 30 kW til 60 kW: Store industrielle gropovner, bilbunnovner og store kontinuerlige skyve- eller rulleovner hvor hver rørsone må levere høy effekt for rask oppvarming og jevn temperaturvedlikehold.

Ovnsdesignere velger røreffekten og antall rør per sone for å oppnå den nødvendige installerte effekttettheten – typisk uttrykt i kW per kvadratmeter ildsted – som er nødvendig for å nå settpunkttemperaturen i den angitte oppvarmingstiden og opprettholde den under full produksjonsbelastning.

Faktorer som styrer levetiden for strålende rør

Levetiden er den mest kommersielt betydningsfulle ytelsesparameteren for enhver strålingsrørinstallasjon, ettersom tidlig svikt krever kostbare uplanlagte vedlikeholdsstanser, anskaffelse av reservedeler og potensielt skroting av pågående arbeid i ovnen. Ved å forstå faktorene som styrer levetiden kan operatører maksimere den gjennom riktig valg, installasjon og drift.

Driftstemperatur og termisk syklus

Både det ytre røret og det indre elementet brytes ned raskere ved høyere driftstemperaturer på grunn av akselerert oksidasjon, kryp og kornvekst i legeringsmikrostrukturen. Hver 50°C økning i rørveggtemperatur dobler omtrent oksidasjonshastigheten til jern-krom og nikkel-krom legeringer. Termisk syklus - gjentatt oppvarming og avkjøling - forårsaker syklisk termisk spenning i rørveggen og elementet på grunn av differensiell termisk ekspansjon mellom røret, elementstøttene og de keramiske isolatorene. Denne syklustrettheten er den primære feilmekanismen i bråkjøleovner, som opplever hyppige og raske temperatursvingninger under bråkjølingssyklusen. Minimering av unødvendig termisk syklus gjennom riktig ovnsplanlegging og langsomme, kontrollerte oppvarmingshastigheter forlenger rørets levetid betydelig i disse applikasjonene.

Atmosfærekjemi og forurensning

De beskyttende oksidlagene som dannes på nikkel-krom- og jern-krom-legeringer – henholdsvis kromoksid (Cr₂O₃) og alumina (Al₂O₃) – er det som beskytter legeringen mot ytterligere rask oksidasjon ved høye temperaturer. Disse lagene kan bli forstyrret av svovelforurensning, halogenideksponering, overdreven fuktighet eller plutselige endringer i atmosfærens kjemi (spesielt veksling mellom oksiderende og reduserende forhold), noe som fører til oksidasjonsbrudd der det beskyttende laget svikter og raskt metalltap begynner. Å opprettholde en ren, konsistent atmosfærekjemi inne i ovnen - og sikre at elementrommet i strålerøret er fritt for forurensning - er avgjørende for å oppnå den nominelle levetiden til ≥1 år i bråkjøleovner, ≥3 år i tempereringsovner og ≥2 år for gassfyrte rør .

Mekanisk stress og støttedesign

Lang strålerørs spanning wide furnace chambers without intermediate support can sag under their own weight at elevated temperatures due to high-temperature creep in the tube alloy. This sagging causes bending stress in the tube wall that can lead to cracking — particularly at the point where the tube exits the furnace wall, where steep temperature gradients create high thermal stress. Proper tube support design — using correct spacing of support brackets, ensuring tubes are not over-span, and selecting alloys with adequate creep resistance for the operating temperature — is essential for achieving full service life without mechanical failure.

Radiant Tube Applications Across Heat Treatment Processes

Radiant tubes are used across virtually the full spectrum of controlled-atmosphere heat treatment processes in the metalworking industry. The following table summarizes the principal applications, their furnace temperature ranges, and the specific role radiant tubes play in each process:

Compatibility with Domestic and Imported Heat Treatment Equipment

Radiant tubes designed for modern heat treatment applications must be compatible with a wide range of furnace platforms — both domestic equipment manufactured to national standards and imported systems engineered to European, American, or Japanese specifications. This compatibility requirement drives the importance of dimensional standardization, coupling interface options, and the ability to customize tube length, diameter, power rating, and element configuration to match the original equipment manufacturer's specifications.

Key dimensional parameters that must be matched for replacement tube compatibility include:

• Overall tube length and active heating length: Must match the furnace span and the zone layout of the original installation to maintain the same power distribution and temperature uniformity.
• Outer tube diameter and wall thickness: Must fit the tube support brackets and furnace wall penetration seals of the original furnace design without modification.
• Electrical connection terminals: Terminal type, spacing, and voltage/current ratings must match the furnace control panel and power distribution system.
• Power rating and element resistance: The total resistance and rated power of the replacement element must be compatible with the furnace's transformer tap settings and over-current protection to avoid tripping or under-powering the zone.

The ability to produce radiant tubes as direct replacement components for imported heat treatment systems — manufactured to the same dimensional and electrical specifications as the original equipment — eliminates the need for costly imported replacement parts and significantly reduces the lead time and cost of furnace maintenance. This compatibility with both domestic and imported equipment platforms is one of the most practically valuable characteristics of a well-engineered radiant tube product line.
