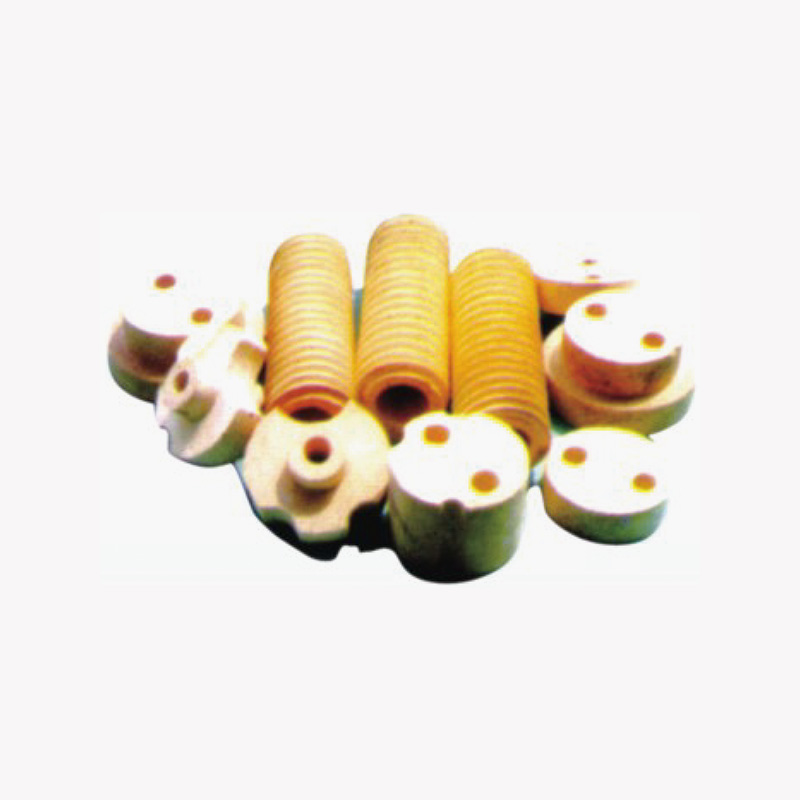

Spesielle keramiske rør
Our radiant tubes are designed for use not only in domestic heat treatment equipment but also as replacement components for imported heat treatment systems. I 1998 ble denne produktlinjen tildelt gullmedaljen på National Technology Exhibition.

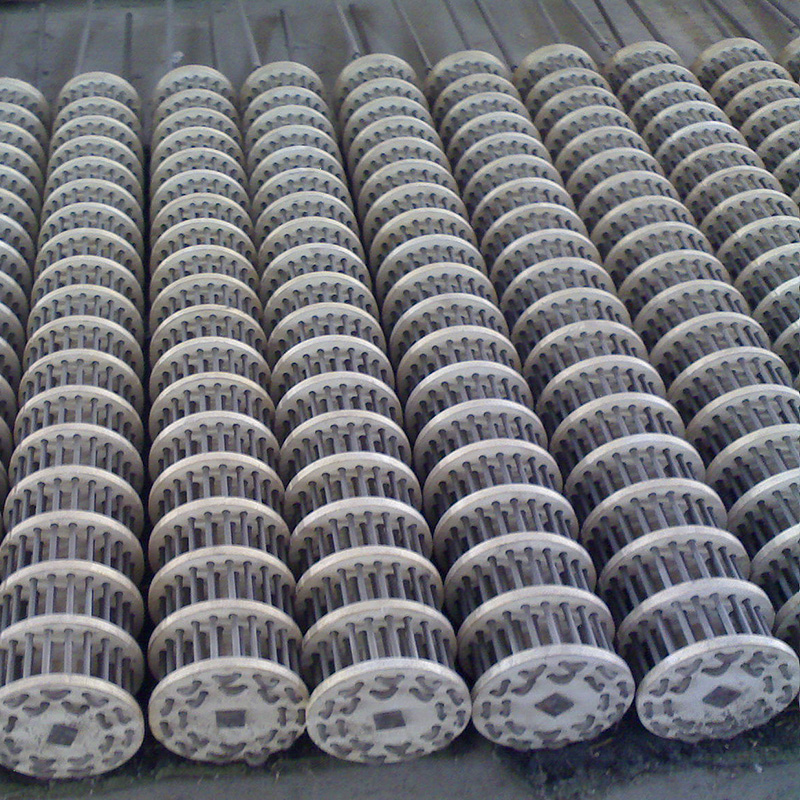

The heating element (tube core) inside the radiant tube is available in several configurations: cage type, vertical strip-wound type, and spiral-wound resistance wire type. Motstandstrådmaterialene som brukes er nikkel-krom (Ni-Cr) og jern-krom (Fe-Cr) legeringer. Overflatebelastningen er typisk utformet til ≤1 W/cm², med effektklassifiseringer for enkeltrør fra 3kW til 60kW. Driftstemperaturen til varmeelementet varierer fra 500°C til 1300°C.

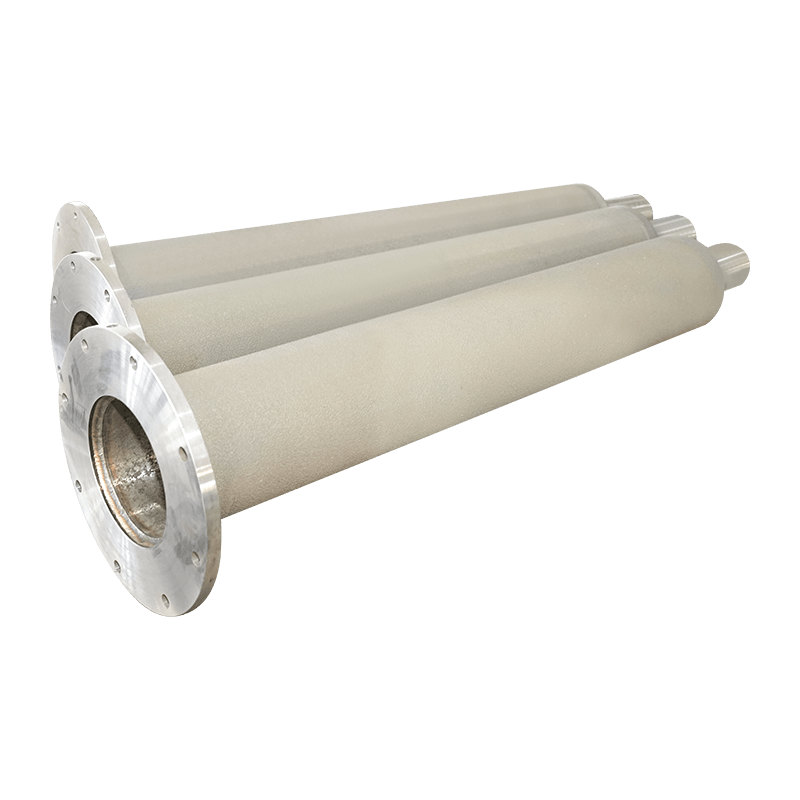

Det ytre beskyttelsesrøret er produsert i tre typer: sentrifugalstøpte rør, valsede og sveisede rør og sømløse rør.
Når det gjelder levetid:
Bråkjøleovner: ≥1 år
Tempereringsovner: ≥3 år
Gassfyrte strålerør: ≥2 år
Våre strålerør er designet for bruk ikke bare i husholdningsvarmebehandlingsutstyr, men også som erstatningskomponenter for importerte varmebehandlingssystemer. I 1998 ble denne produktlinjen tildelt gullmedaljen på National Technology Exhibition.
Varmeelementet (rørkjernen) inne i strålerøret er tilgjengelig i flere konfigurasjoner: burtype, vertikal stripeviklet type og spiralviklet motstandstrådtype. Motstandstrådmaterialene som brukes er nikkel-krom (Ni-Cr) og jern-krom (Fe-Cr) legeringer. Overflatebelastningen er typisk utformet til ≤1 W/cm², med effektklassifiseringer for enkeltrør fra 3kW til 60kW. Driftstemperaturen til varmeelementet varierer fra 500°C til 1300°C.
Det ytre beskyttelsesrøret er produsert i tre typer: sentrifugalstøpte rør, valsede og sveisede rør og sømløse rør.
Når det gjelder levetid:
Bråkjøleovner: ≥1 år
Tempereringsovner: ≥3 år
Gassfyrte strålerør: ≥2 år
For hylserørmaterialer, se tabellen nedenfor.
| Karakter/Prestasjon | 1Cr13Al4 | 0Cr25Als | OCr21Al6 | 0Cr21Al6NB | 0Cr27Al7NO2 | Cr15Ni₆o | Cr2₀Ni₆o | Cr20Ni30 | |
| Hovedkjemiske komponenter % | Cr | 12-15 | 23-26 | 19-22 | 21.0-23.0 | 26,5-27,8 | 15-18 | 20-23 | 20 |
| AL | 4-6 | 4,5-6,5 | 5-7 | 5-7 | 6-7 | ||||
| Fe | Balanse | Balanse | Balanse | Balanse | Balanse | Balanse | Balanse | ||
| Re | Passende beløp | Passende beløp | Passende beløp | Passende beløp | Passende beløp | Passende beløp | Passende beløp | Passende beløp | |
| Mo | 1,8-2,2 | ||||||||
| Nb | 0.5 | 0.5 | |||||||
| Ni | 58-62 | Balanse | 28-32 | ||||||
| Maksimal driftstemperatur for komponenter℃ | 950 | 1250 | 1250 | 1350 | 1400 | 1100 | 1150 | 1100 | |
| Tetthet /cm³ | 7.4 | 7.1 | 7.1 | 7.1 | 7.1 | 8.2 | 8.4 | 7.9 | |
| Resistivitet Ωmm²/m | 1,25±0,05 | 1,42±0,05 | 1,42±0,05 | 1,42±0,05 | 1,53±0,05 | 1,13±0,05 | 1,14±0,05 | 1,04±0,05 | |
| Temperaturkoeffisient for motstand × 10-51 ℃ | 15 | 5 | 5 | 5 | -1 | 14 | 8.5 | ||
| Smeltepunkt ℃ | 1450 | 1500 | 1500 | 1500 | 1520 | 1390 | 1400 | 1390 | |
| Strekkstyrke MPa | 588-735 | 637-784 | 637-784 | 637-784 | 686-784 | 637-784 | 637-784 | 637-784 | |
| Forlengelse % | >14 | >12 | >12 | >12 | >12 | >20 | >20 | >20 | |
| Reduksjon av areal% | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | 60-75 | 60-70 | 65-75 | |
| Antall bend | >5 | >5 | >5 | >5 | >5 | ||||
| Hardhet | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 130-150 | 130-150 | 130-150 | |
| Organisasjon | Ferritter (F) | Ferritter (F) | Ferritter (F) | Ferritter (F) | Ferritter (F) | Austenittisk (A) | Austenittisk (A) | Austenittisk (A) | |
| Magnetismeeeeee | Magnetismeeeeee | Magnetismeeeeee | Magnetismeeeeee | Magnetismeeeeee | Magnetismeeeeee | Ikke-magnetisk | Ikke-magnetisk | Ikke-magnetisk | |

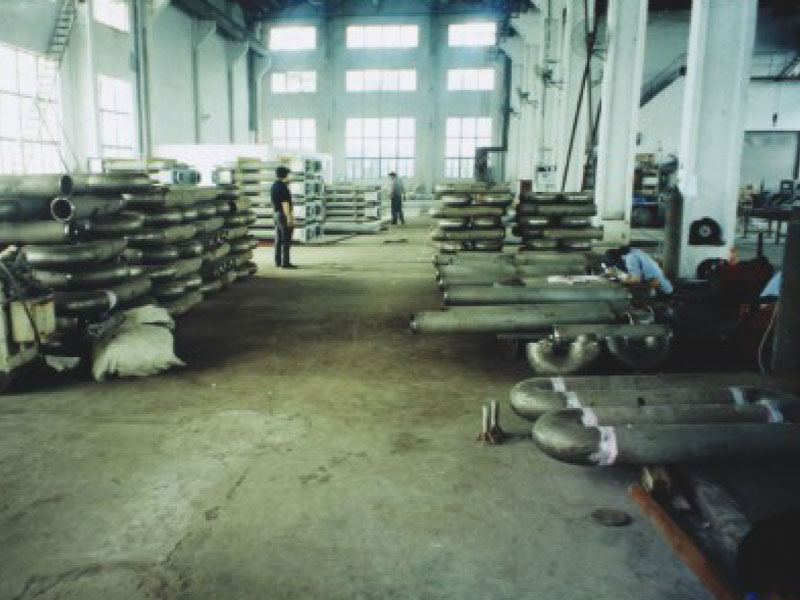

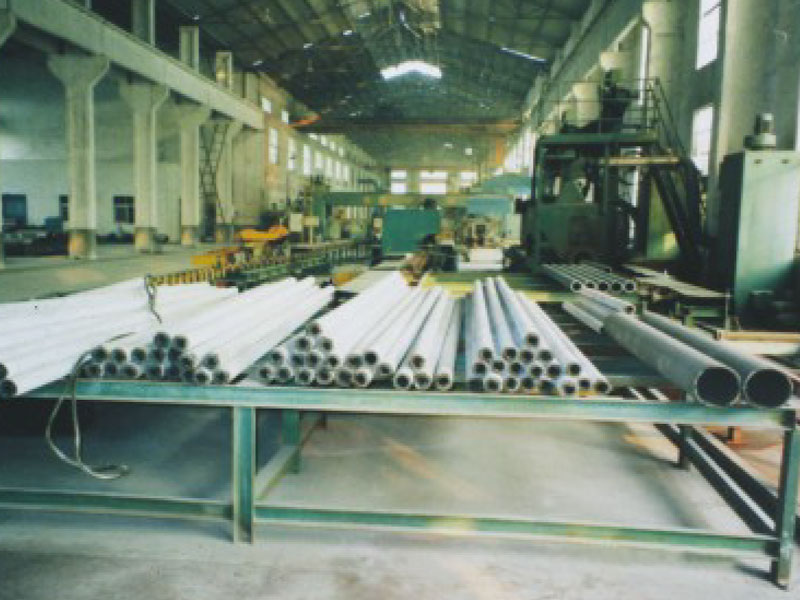

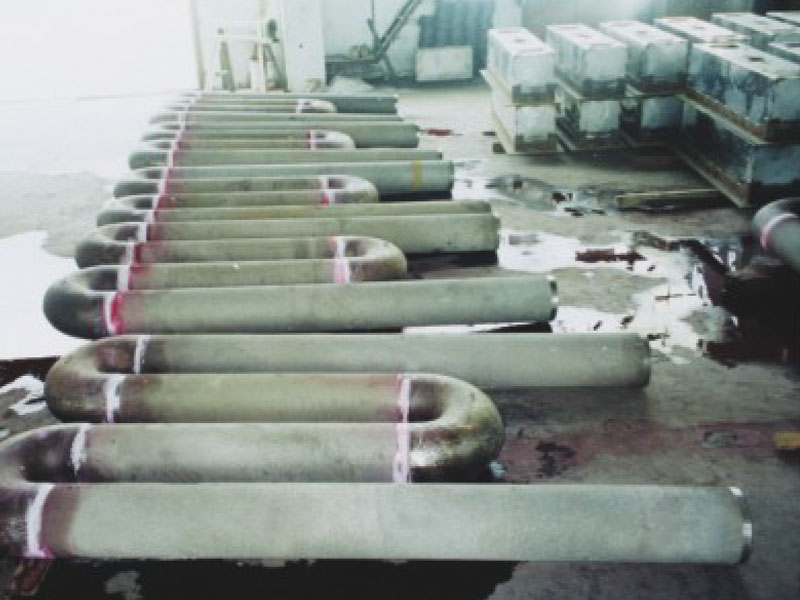

Produksjonssted for strålingsrør
Strålingsrør, feildeteksjon

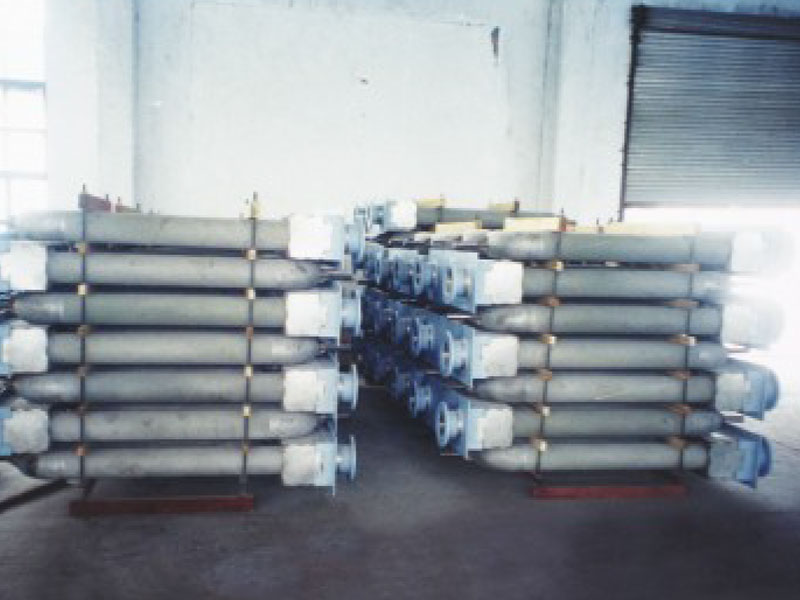

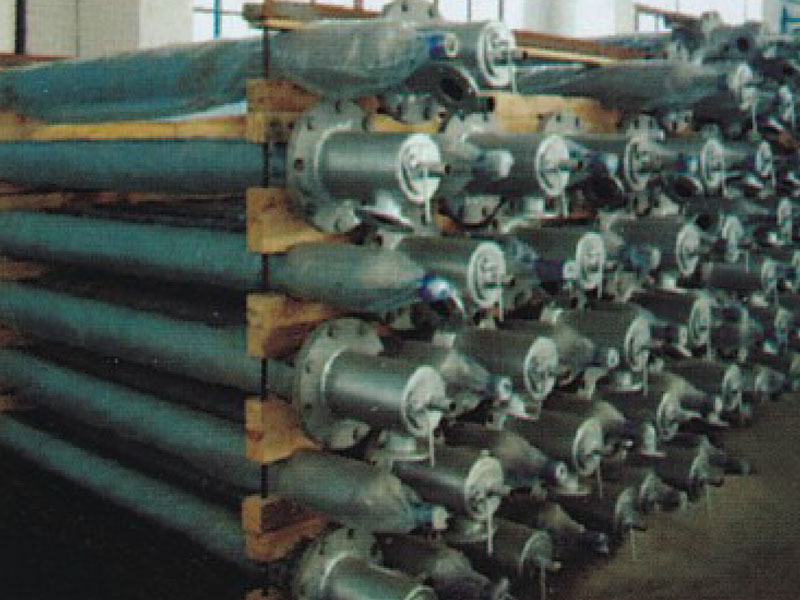

Ferdig produkt

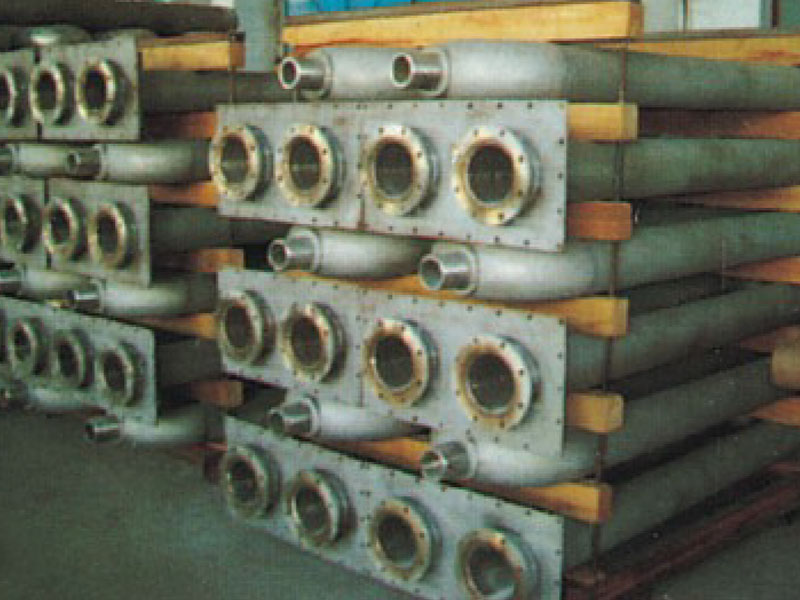

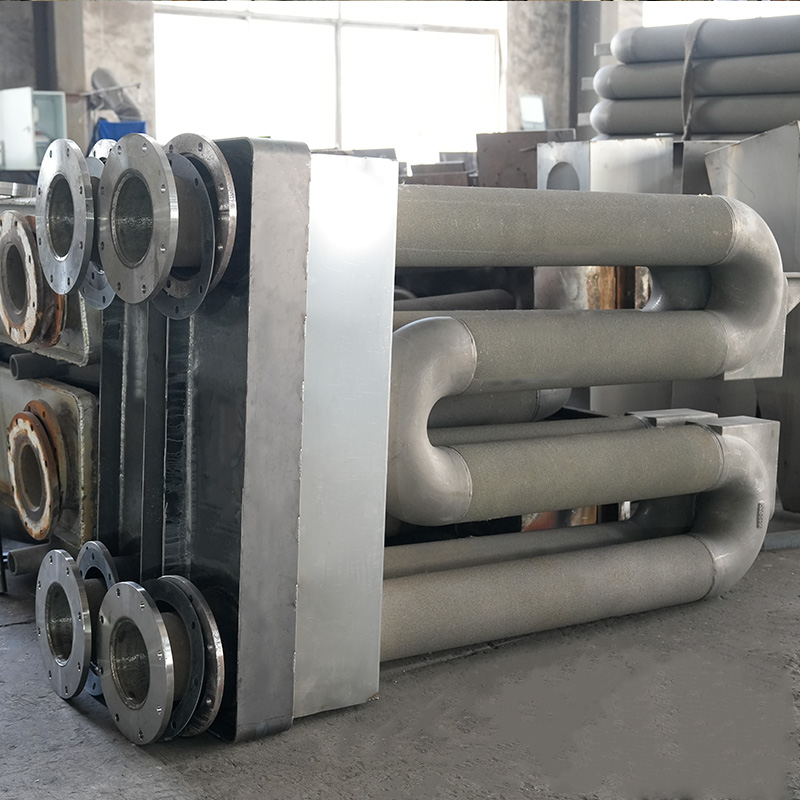

W-formet strålingsrør

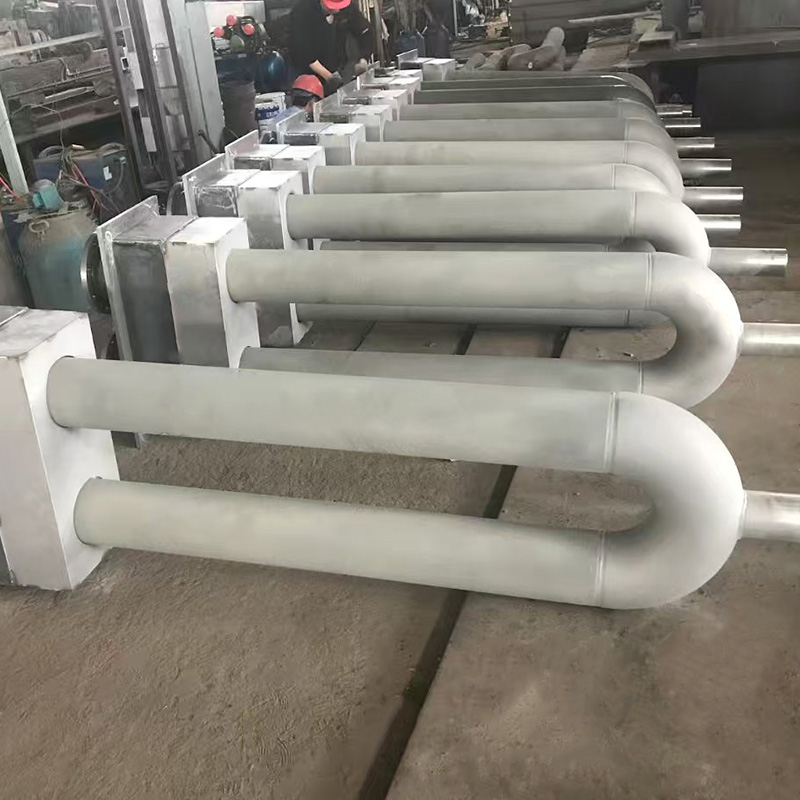

U-formet strålingsrør

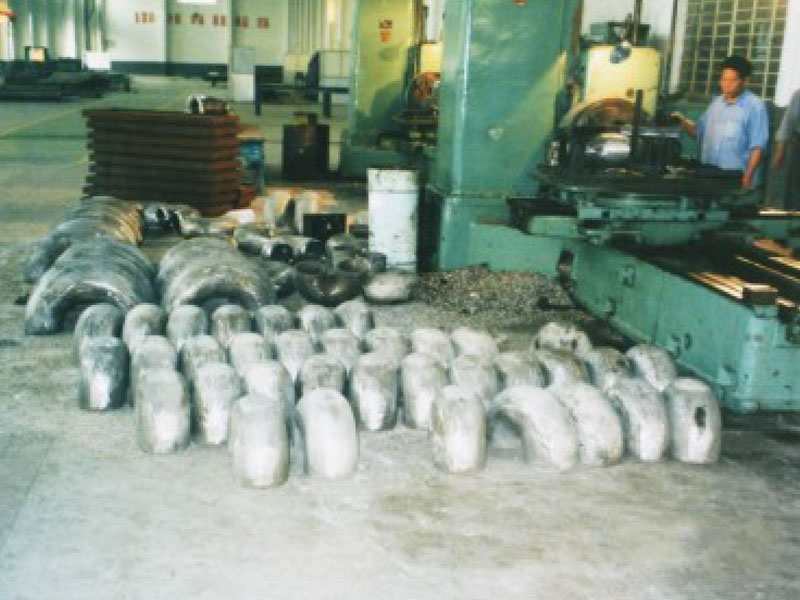

Albue
Støping av rør på stedet

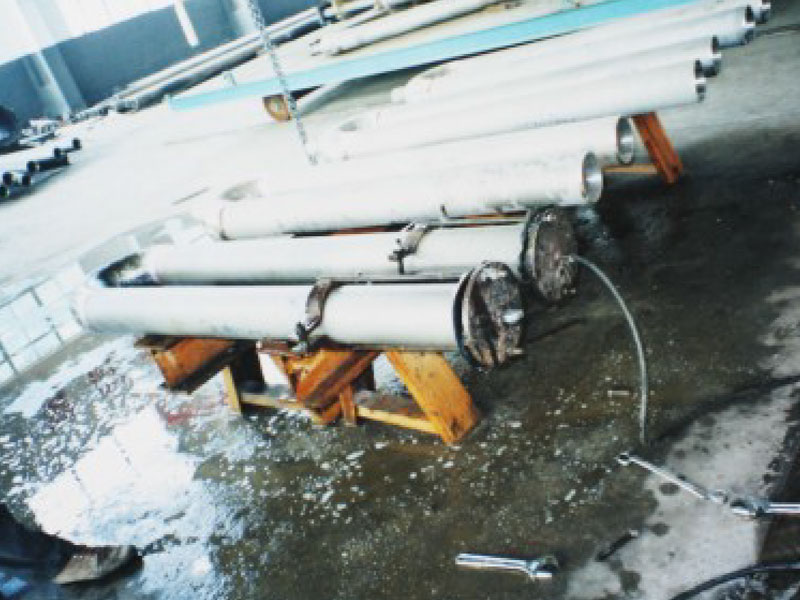

Strålingsrørtrykkprøve
