Elektrisk stråling Ytterrør

Name: Elektrisk stråling Ytterrør
Rating: 5 (99 reviews)

Elektrisk varmestrålingsrør er en type varmeelement som er innelukket i en beskyttelseshylse og varmes opp av elektrisitet. Hylsen utstråler indirekte varmen til ovnsforingen og det bearbeidede arbeidsstykket, og er mye brukt i ulike varmeovner i varmebehandlingsindustrien. Det elektriske strålingsrøret er hovedsakelig sammensatt av en varmebestandig stållegeringshylse og en varmeovn, som er viklet rundt en varmebestandig isolerende keramisk rørkjerne med et spiralspor av en elektrisk varmetråd.
Fordelene med dette strålingsrøret er:
① Kan erstattes på jobb uten å påvirke produksjonen;
② Mer fornuftig kraftfordeling;
③ Fordelaktig for strømmen av atmosfære inne i ovnen;
④ Med prosessendringer er det praktisk å øke eller redusere ovnseffekten, justere varmekapasiteten og andre fordeler.

Våre strålerør er designet for bruk ikke bare i husholdningsvarmebehandlingsutstyr, men også som erstatningskomponenter for importerte varmebehandlingssystemer. I 1998 ble denne produktlinjen tildelt gullmedaljen på National Technology Exhibition.
Varmeelementet (rørkjernen) inne i strålerøret er tilgjengelig i flere konfigurasjoner: burtype, vertikal stripeviklet type og spiralviklet motstandstrådtype. Motstandstrådmaterialene som brukes er nikkel-krom (Ni-Cr) og jern-krom (Fe-Cr) legeringer. Overflatebelastningen er typisk utformet til ≤1 W/cm², med effektklassifiseringer for enkeltrør fra 3kW til 60kW. Driftstemperaturen til varmeelementet varierer fra 500°C til 1300°C.

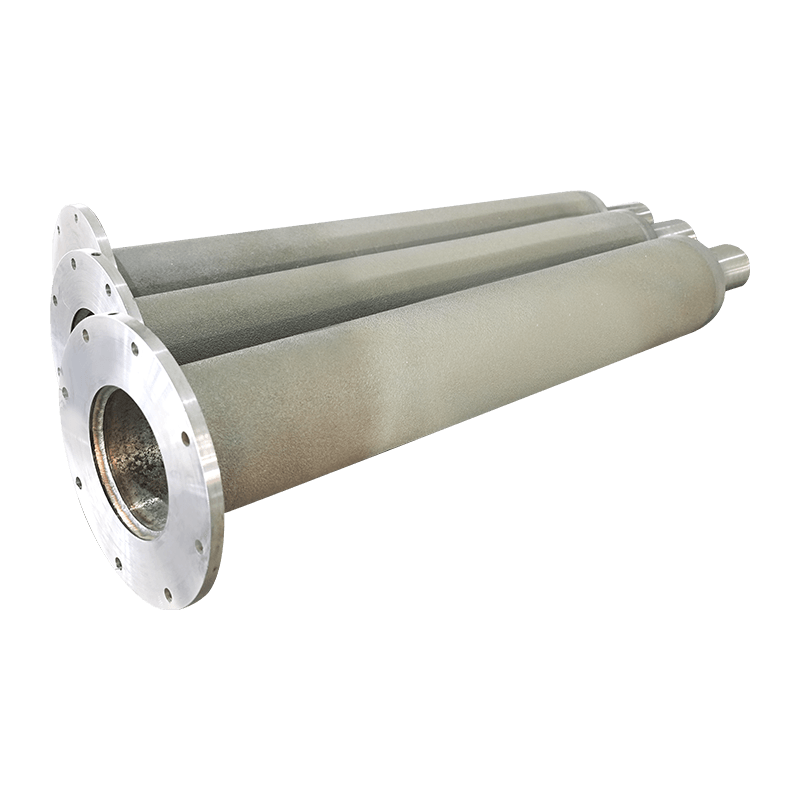

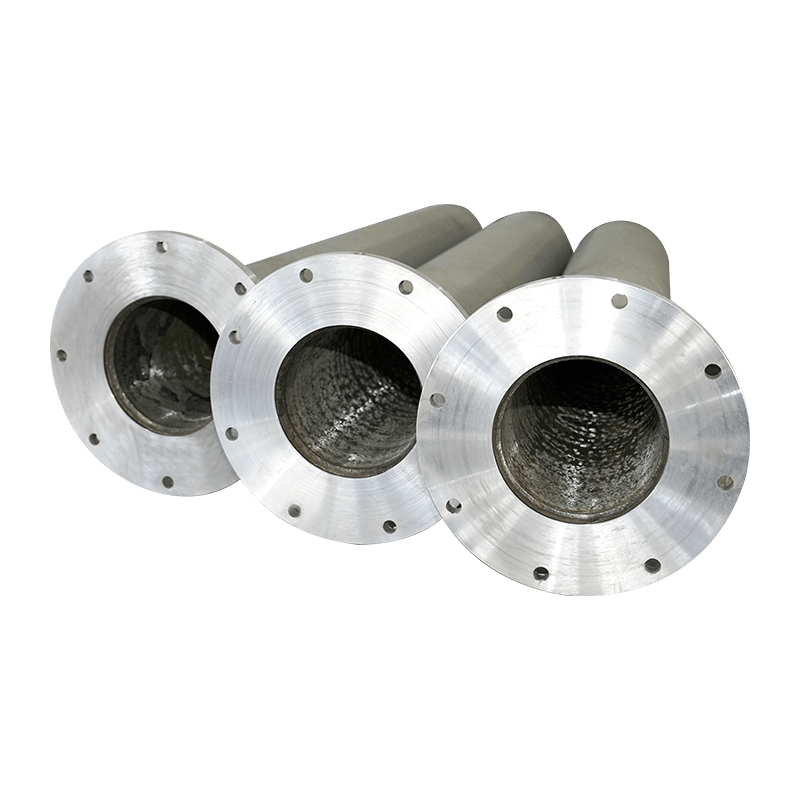

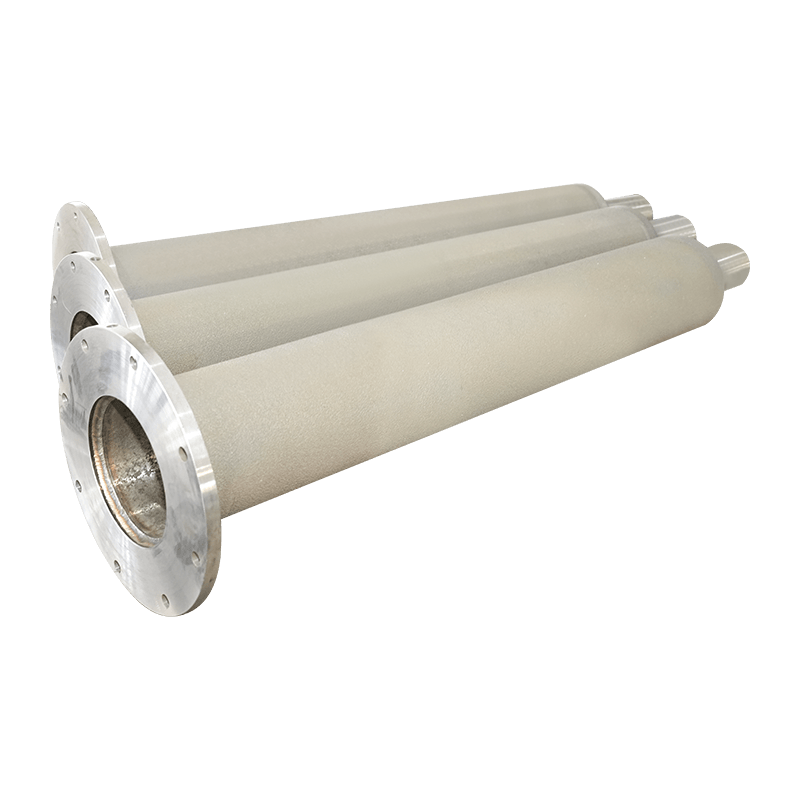

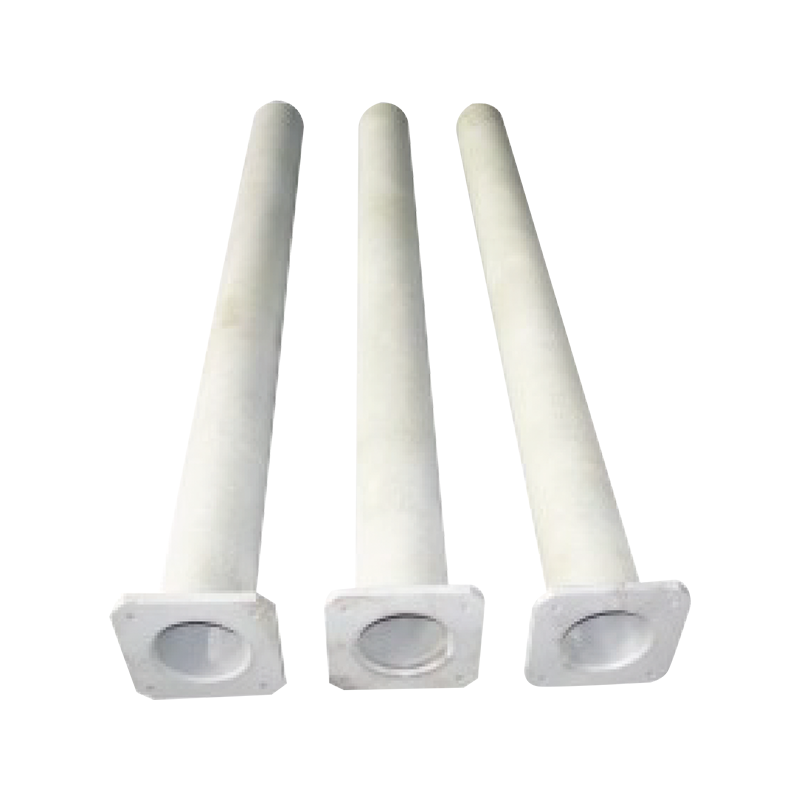

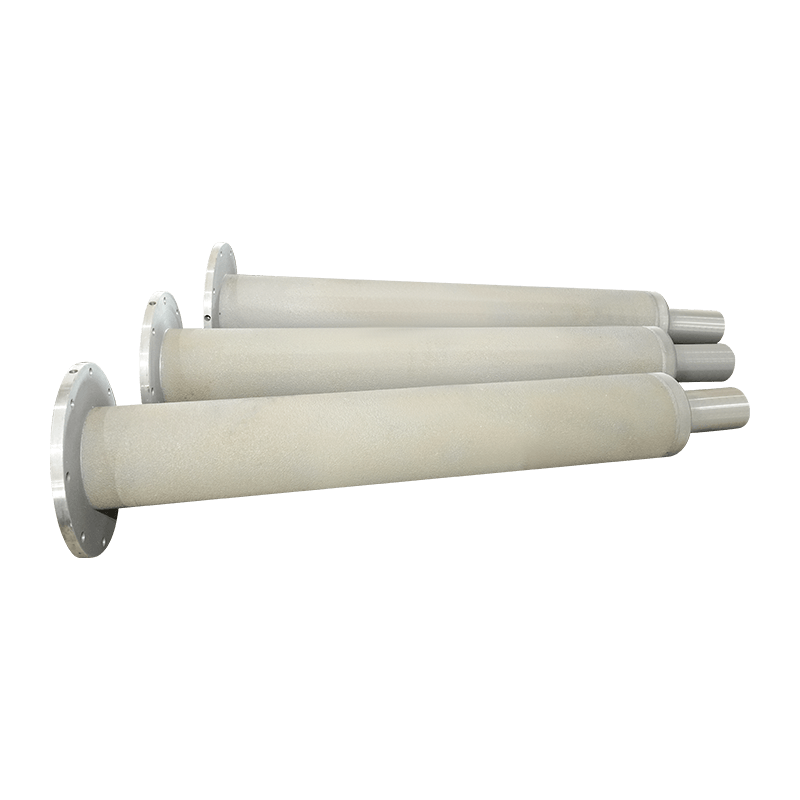

Det ytre beskyttelsesrøret er produsert i tre typer: sentrifugalstøpte rør, valsede og sveisede rør og sømløse rør.
Når det gjelder levetid:
Bråkjøleovner: ≥1 år
Tempereringsovner: ≥3 år
Gassfyrte strålerør: ≥2 år
For hylserørmaterialer, se tabellen nedenfor.

Forespørsel

PREV：Spesielle keramiske rør
NESTE：Elektrisk radiant tube varmekjerne

Tekniske parametere for elektrisk oppvarmingslegering

Karakter/Prestasjon		1Cr13Al4	0Cr25Als	OCr21Al6	0Cr21Al6NB	0Cr27Al7NO2	Cr15Ni₆o	Cr2₀Ni₆o	Cr20Ni30
Hovedkjemiske komponenter %	Cr	12-15	23-26	19-22	21.0-23.0	26,5-27,8	15-18	20-23	20
	AL	4-6	4,5-6,5	5-7	5-7	6-7
	Fe	Balanse	Balanse	Balanse	Balanse	Balanse	Balanse		Balanse
	Re	Passende beløp	Passende beløp	Passende beløp	Passende beløp	Passende beløp	Passende beløp	Passende beløp	Passende beløp
	Mo					1,8-2,2
	Nb				0.5	0.5
	Ni						58-62	Balanse	28-32
Maksimal driftstemperatur for komponenter℃		950	1250	1250	1350	1400	1100	1150	1100
Tetthet /cm³		7.4	7.1	7.1	7.1	7.1	8.2	8.4	7.9
Resistivitet Ωmm²/m		1,25±0,05	1,42±0,05	1,42±0,05	1,42±0,05	1,53±0,05	1,13±0,05	1,14±0,05	1,04±0,05
Temperaturkoeffisient for motstand × 10-51 ℃		15	5	5	5	-1	14	8.5
Smeltepunkt ℃		1450	1500	1500	1500	1520	1390	1400	1390
Strekkstyrke MPa		588-735	637-784	637-784	637-784	686-784	637-784	637-784	637-784
Forlengelse %		>14	>12	>12	>12	>12	>20	>20	>20
Reduksjon av areal%		65-75	65-75	65-75	65-75	65-75	60-75	60-70	65-75
Antall bend		>5	>5	>5	>5	>5
Hardhet		200-260	200-260	200-260	200-260	200-260	130-150	130-150	130-150
Organisasjon		Ferritter (F)	Ferritter (F)	Ferritter (F)	Ferritter (F)	Ferritter (F)	Austenittisk (A)	Austenittisk (A)	Austenittisk (A)
Magnetismeeeeee		Magnetismeeeeee	Magnetismeeeeee	Magnetismeeeeee	Magnetismeeeeee	Magnetismeeeeee	Ikke-magnetisk	Ikke-magnetisk	Ikke-magnetisk
Magnetismeeeeee		Magnetismeeeeee	Magnetismeeeeee	Magnetismeeeeee	Magnetismeeeeee	Magnetismeeeeee	Ikke-magnetisk	Ikke-magnetisk	Ikke-magnetisk
