What is the difference between a radiant tube and a convection tube?

Den grunnleggende forskjellen mellom en strålerør og et konveksjonsrør ligger i hvordan varme overføres fra røret til den omkringliggende prosessen eller lasten . Et strålerør overfører varme primært gjennom termisk stråling - elektromagnetisk energi som sendes ut fra rørets varme ytre overflate direkte til arbeidsstykket eller ovnsatmosfæren uten å kreve kontakt eller væskebevegelse. Et konveksjonsrør, derimot, overfører varme primært gjennom tvungen eller naturlig konveksjon - en væske (gass eller væske) som strømmer over eller gjennom røret henter termisk energi og fører den til målområdet.

I industrielle ovner og varmebehandlingsapplikasjoner har dette skillet store praktiske konsekvenser: Strålingsrør brukes der arbeidsstykket må varmes opp i en kontrollert eller beskyttende atmosfære, hvor varmekilden må isoleres fra ovnsrommet, eller der det kreves svært høye temperaturer. Konveksjonsrør brukes der jevn bulkoppvarming av en gass- eller væskestrøm er hovedmålet, og der direkte flamme- eller strålingskontakt med prosessvæsken ikke er nødvendig eller ikke ønskelig. Begge rørtypene tjener viktige roller i industriell termisk prosessering, men de opererer på forskjellige fysiske prinsipper og er konstruert for forskjellige bruksområder.

Hva er et strålende rør og hvordan fungerer det?

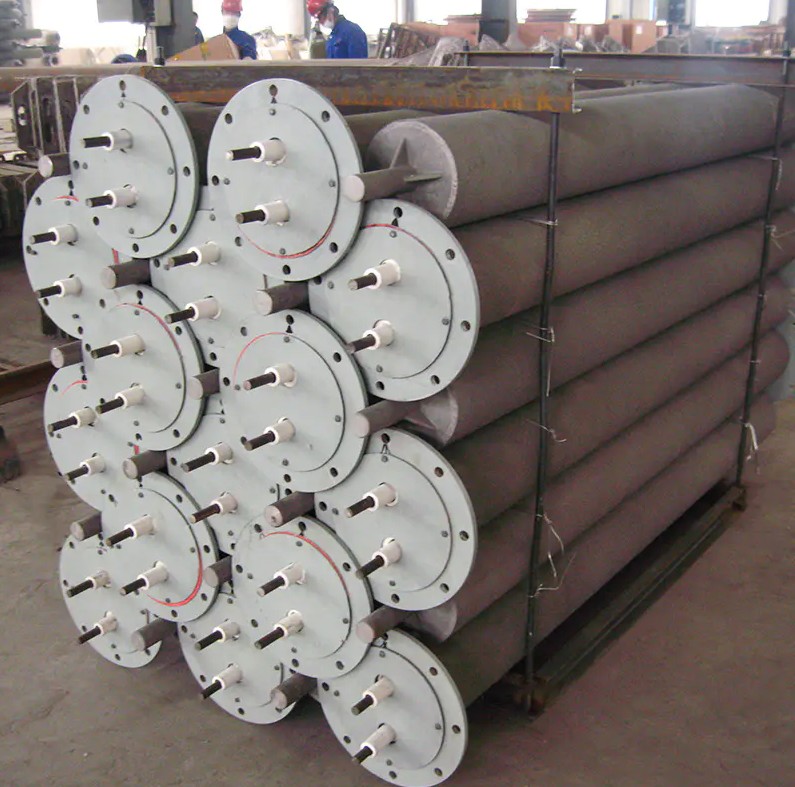

Et strålerør er et forseglet, selvstendig varmeelement der varmekilden - enten et elektrisk motstandselement eller en forbrenningsflamme - er innelukket i et beskyttende ytre rør. Den ytre røroverflaten varmes opp og avgir termisk stråling inn i det omkringliggende ovnskammeret, og varmer opp arbeidsstykket eller ovnsbelastningen uten direkte kontakt mellom forbrenningsproduktene (eller elektriske elementer) og ovnsatmosfæren.

Elektriske strålerør

Elektriske strålerør består av et indre varmeelement (rørkjernen) plassert i et forseglet ytre beskyttelsesrør. Varmeelementet er tilgjengelig i flere konfigurasjoner for å passe ulike effekttettheter og installasjonskrav:

• Varmeelement av burtype: Motstandstråd formet til en sylindrisk burstruktur; gir god varmefordeling rundt sentralaksen og gir mulighet for termisk ekspansjon
• Vertikal stripe-viklet type: Flat motstandslist viklet vertikalt; gir høy overflatekontakt med den indre rørveggen og god varmeoverføringseffektivitet
• Spiralviklet motstandstrådtype: Kveilet trådelement som går over hele rørlengden; mye brukt på grunn av enkel produksjon og forutsigbare elektriske egenskaper

Motstandstrådmaterialene er valgt for høytemperaturoksidasjonsmotstand og stabile elektriske egenskaper: nikkel-krom (Ni-Cr) legeringer for applikasjoner opp til ca. 1100°C, og jern-krom (Fe-Cr) legeringer for høytemperaturapplikasjoner som strekker seg til 1300°C eller høyere. Overflatebelastningen til varmeelementet er utformet på en konservativ ≤1 W/cm² for å sikre lang levetid for elementet uten hot spots eller for tidlig feil. Enkeltrørs effektvurderinger varierer fra 3 kW til 60 kW , og driftstemperaturen til varmeelementet varierer fra 500°C til 1300°C avhengig av applikasjonen.

Gassfyrte strålerør

Gassfyrte strålerør bruker en brenner i den ene enden av det ytre røret for å forbrenne drivstoff (naturgass, LPG eller hydrogen) inne i røret. Forbrenningsgassene strømmer gjennom rørets indre og kommer ut i den andre enden (eller resirkuleres), og oppvarmer den ytre rørveggen til temperaturer typisk i området 900°C til 1050°C. Det ytre røret utstråler deretter varme inn i ovnskammeret. Gassfyrte strålerør er foretrukket når det kreves store varmekapasiteter og hvor økonomien ved gassforbrenning kontra elektrisitet favoriserer gassoppvarming.

Konstruksjon av ytre beskyttelsesrør

Det ytre beskyttelsesrøret til et strålerør er elementet som vender direkte mot ovnsmiljøet og må tåle høye temperaturer, termisk sykling og ovnens atmosfærekjemi. Tre produksjonsmetoder produserer det ytre beskyttelsesrøret:

• Sentrifugalstøpte rør: Smeltet legering helles i en raskt roterende form; sentrifugalkraften fordeler metallet jevnt mot formveggen, og produserer et rør med utmerket kornstruktur, høy tetthet og overlegen krypemotstand ved høye temperaturer - det foretrukne valget for de mest krevende bruksområdene
• Valsede og sveisede rør: Flat legeringsplate rulles til ønsket diameter og sømmen sveises; kostnadseffektiv for større diametre og moderate temperaturkrav der sveisesømmen kan varmebehandles tilstrekkelig
• Sømløse rør: Produsert ved varm ekstrudering eller roterende piercing uten sveisesøm; gir jevne egenskaper gjennom hele og eliminerer det potensielle sveisefeilpunktet - egnet for høytrykks- eller høytemperatursyklingapplikasjoner

Vanlige ytre rørmaterialer inkluderer varmebestandige rustfrie stål (310S, 314, 330), nikkel-krom-jernlegeringer (legering 600, 601, 625), og for de høyeste temperaturapplikasjoner, støpte legeringer basert på nikkel-krom-niob-systemer som opprettholder tilstrekkelig styrke over 1000°C.

Hva er et konveksjonsrør og hvordan fungerer det?

Et konveksjonsrør er et rør som en prosessvæske (gass, væske eller damp) strømmer gjennom mens den varmes opp (eller avkjøles) av det omgivende mediet. Varmeoverføringen skjer ved rørveggen - varme beveger seg gjennom rørveggen fra et varmt eksternt medium til en kjøligere indre væske (eller omvendt i kjøleapplikasjoner). Den dominerende mekanismen er konveksjon: tvungen strømning av prosessvæsken inne i røret skaper et hastighetsgrenselag ved rørveggen, og varme passerer gjennom dette laget ved konvektiv varmeoverføring. Ekstern oppvarming av røret kan i seg selv skje gjennom forbrenning, stråling, dampkapping eller elektrisk oppvarming.

Konveksjonsrør i fyrte varmeovner og ovner

I petroleumsraffinerivarmere, petrokjemiske crackere og prosessovner, sitter konveksjonsseksjonen over stråleseksjonen. Varme røykgasser som stiger opp fra brennerne passerer over grupper av konveksjonsrør, og overfører varme til prosessvæsken som strømmer inne i rørene ved konveksjon i stedet for stråling. Røykgassene som kommer inn i konveksjonsseksjonen er typisk kl 700°C til 900°C og dra kl 200°C til 450°C , med temperaturfallet som representerer varme absorbert av prosessfluidet. Forlengede overflater (finner) legges vanligvis til utsiden av konveksjonsrør for å øke varmeoverføringsoverflaten og forbedre den relativt lavere konveksjonsvarmeoverføringskoeffisienten sammenlignet med stråling.

Konveksjonsrør i varmevekslere

Skall-og-rør varmevekslere er den vanligste industrielle konveksjonsrørapplikasjonen. Prosessvæske strømmer gjennom rørene mens et varme- eller kjølemedium strømmer rundt rørene i skallet. Varme overføres fra den varmere strømmen til den kjøligere strømmen gjennom rørveggen. Rørveggen i en varmevekslerapplikasjon må maksimere varmeledningsevnen og minimere termisk motstand – vanligvis oppnådd med tynnveggede karbonstål-, rustfritt stål-, kobber- eller titanrør avhengig av prosesskjemien. Utvendige rørdiametre i industrielle varmevekslere varierer vanligvis fra 19 mm til 50 mm , med veggtykkelser på 1,5 mm til 3,5 mm.

Konveksjonsrør i kjeler og dampgeneratorer

I vannrørkjeler strømmer vann inne i rørene og varmes opp av forbrenningsgasser utenfor - en konveksjonsdominert prosess i economizer- og overhetingsdelene. Konveksjonsmekanismen er avgjørende for å hente ut restvarme fra forbrenningsgasser som allerede har gitt fra seg mesteparten av sin strålingsenergi i stråledelen av kjelen. Kjelekonveksjonsrørmaterialer må tåle både det indre vann-/damptrykket (typisk 1 til 30 MPa) og den eksterne røykgasstemperaturen samtidig som korrosjonsmotstanden opprettholdes i begge miljøer.

Fysikken til varmeoverføring: stråling vs konveksjon

For fullt ut å forstå forskjellen mellom stråle- og konveksjonsrør, er det viktig å forstå den underliggende varmeoverføringsfysikken som definerer hver type evner og begrensninger.

Grunnleggende om termisk stråling

Termisk stråling er elektromagnetisk energi som sendes ut av ethvert objekt med en temperatur over absolutt null. Kraften som sendes ut per arealenhet følger Stefan-Boltzmann-loven: Q = εσT4 , hvor ε er emissiviteten til overflaten, σ er Stefan-Boltzmann-konstanten (5,67 × 10⁻⁸ W/m²·K⁴), og T er den absolutte temperaturen i Kelvin. T⁴-avhengigheten betyr at strålingsvarmeoverføringen øker veldig bratt med temperaturen — dobling av den absolutte temperaturen øker strålingsvarmeeffekten med en faktor på 16. Dette gjør stråling til den dominerende varmeoverføringsmekanismen ved høye temperaturer (over ca. 700°C), og forklarer hvorfor strålerør er standardløsningen for industrielle ovner med høy temperatur. Stråling krever ikke et medium - det forplanter seg gjennom vakuum eller gjennomsiktige gasser, og det er grunnen til at strålingsrør kan varme opp arbeidsstykker gjennom ovnsatmosfærer uten konveksjon eller ledning.

Grunnleggende om konvektiv varmeoverføring

Konvektiv varmeoverføring avhenger av bulkbevegelsen til et fluid som bærer termisk energi. Den konvektive varmeoverføringshastigheten er beskrevet av Newtons lov om kjøling: Q = h × A × ΔT , hvor h er den konvektive varmeoverføringskoeffisienten, A er varmeoverføringsoverflatearealet, og ΔT er temperaturforskjellen mellom overflaten og væsken. I motsetning til stråling varierer konvektiv varmeoverføring lineært med temperaturforskjellen i stedet for som T⁴, noe som gjør den mindre kraftig enn stråling ved ekstreme temperaturer, men mer kontrollerbar og forutsigbar ved moderate temperaturer. Varmeoverføringskoeffisienten h avhenger sterkt av væskehastighet, væskeegenskaper (tetthet, viskositet, termisk ledningsevne) og rørgeometri - som er grunnen til at finner, turbulatorer og høye væskehastigheter brukes til å forbedre konveksjonsrørytelsen.

Temperaturområde der hver mekanisme dominerer

Den relative betydningen av stråling kontra konveksjon avhenger sterkt av temperaturnivået:

• Under 300°C: Konveksjon dominerer vanligvis; stråling bidrar med mindre enn 10–20 % av den totale varmeoverføringen i de fleste konfigurasjoner
• 300°C til 700°C: Blandet modus — både stråling og konveksjon bidrar betydelig; ovns- og varmeovnsdesign i dette området må ta hensyn til begge mekanismene
• Over 700°C: Stråling dominerer sterkt; dette er det primære driftsområdet for industrielle strålerør for varmebehandling, som opererer ved røroverflatetemperaturer på 700°C til 1100°C i typiske applikasjoner

Strukturelle og tekniske forskjeller

Utover deres varmeoverføringsmekanismer, er strålerør og konveksjonsrør fundamentalt forskjellige i deres strukturelle design, materialkrav, installasjonsorientering og tekniske begrensninger.

Levetid: Hvordan hver rørtype eldes i industriell bruk

Levetiden er en av de mest praktisk talt signifikante forskjellene mellom strålerør og konveksjonsrør i industrielle applikasjoner - og sammenligningen er ikke direkte til fordel for den ene typen fremfor den andre. Hver type eldes gjennom forskjellige nedbrytningsmekanismer tilpasset dens svært forskjellige driftsforhold.

Levetid for Radiant Tube

Strålende rør fungerer ved ekstreme temperaturer og i termisk syklende miljøer, noe som gjør dem iboende kortere enn konveksjonsrør. Det ytre beskyttelsesrøret brytes ned gjennom oksidasjon og avleiring på den ytre overflaten, karburering eller nitrering fra ovnsatmosfæren, termisk tretthet fra temperatursvingninger og krypdeformasjon under sin egen vekt ved vedvarende høy temperatur. For elektriske strålerør er det indre motstandstrådelementet i tillegg utsatt for elektrisk nedbrytning, dannelse av hot spot og mekanisk tretthet fra differensiell termisk ekspansjon.

Typiske levetider for elektriske strålerør etter ovnstype er:

• Bråkjøleovner (høyeste alvorlighetsgrad): ≥1 år — den raske termiske syklusen fra lasting av kalde deler akselererer termisk tretthet og er den mest krevende servicetilstanden
• Tempereringsovner (lavere temperatur, stabil sykling): ≥3 år — lavere driftstemperaturer og mer gradvise temperatursykluser gir betydelig lengre levetid
• Gassfyrte strålerør: ≥2 år - forbrenningsproduktkjemi skaper ytterligere rørnedbrytning gjennom sulfidering og karburisering som er fraværende i elektriske rør

Disse levetidene representerer garanterte minimumsforventninger for kvalitetsproduserte strålerør; Den faktiske levetiden overskrider ofte disse tallene når ovnens temperaturkontroll er god, atmosfærekjemien er riktig administrert, og røret er vurdert riktig for bruken.

Levetid for konveksjonsrør

Konveksjonsrør oppnår generelt lengre levetid enn strålerør fordi de opererer ved lavere temperaturer og ikke utsettes for den samme ekstreme termiske syklusen. Imidlertid er nedbrytning av konveksjonsrør drevet av forskjellige mekanismer: korrosjon fra prosessvæskekjemien (både intern og ekstern), erosjon fra høyhastighets partikkelladede væskestrømmer, begroing og avleiring som reduserer varmeoverføringseffektiviteten og øker rørveggens temperatur, kryp ved de høyeste temperaturstedene og termisk sjokk fra prosessstopp eller nødsituasjoner.

I godt utformede og riktig drevne prosessvarmere og varmevekslere, levetid for konveksjonsrør 10 til 25 år eller mer er vanlige når materialvalg er passende for prosesskjemi og driftsforhold. Kortere levetid oppstår når korrosjonshastigheter er undervurdert, når prosessforstyrrelser forårsaker temperaturavvik utover materialgrensene, eller når begroing tillates å utvikle seg til et punkt der rørveggtemperaturer overstiger designgrensene.

Applikasjoner der hver rørtype brukes

For å forstå hvilken rørtype som er passende for en gitt applikasjon, må varmeoverføringsmekanismen, temperaturområdet og prosesskravene til applikasjonen tilpasses de grunnleggende egenskapene til hver rørtype.

Typiske strålingsrørapplikasjoner

• Atmosfærekontrollerte varmebehandlingsovner: Gløde-, herding-, bråkjølings-, herdings-, karburerings- og nitreringsovner hvor arbeidsstykket må beskyttes mot oksidasjon av nitrogen, hydrogen, endoterm gass eller annen kontrollert atmosfære – strålerøret isolerer forbrenningsproduktene eller det elektriske elementet fra den kontrollerte atmosfæren
• Kontinuerlige strimmelglødningslinjer: Stål- og aluminiumsbånd varmes opp i forseglede ovnssoner med nøyaktig kontrollert atmosfære; strålerør gir jevn, kontrollerbar oppvarming uten forurensning av atmosfæren
• Galvaniseringslinje grytevarmere: Elektriske eller gassfyrte strålerør varmer opp smeltede sink-galvaniseringsbad uten å senke elektriske elementer i sinken - røret stråler varme inn i sinken ovenfra eller ved badets overflate
• Halvlederdiffusjonsovner: Ultrarene ovnsmiljøer for prosessering av halvlederskiver der enhver forurensning fra en forbrenningskilde ville være katastrofal - bare elektriske strålerør er akseptable i disse applikasjonene
• Pulvermetallurgiske sintringsovner: Metallpulverpresser sintres ved temperaturer på 1100 °C til 1400 °C i kontrollerte hydrogen- eller nitrogenatmosfærer der strålerør gir høytemperaturoppvarming uten forurensning av atmosfæren

Typiske konveksjonsrørapplikasjoner

• Prosessvarmere i petroleumsraffineriet: Råolje, vakuumgassolje og prosessstrømmer varmes opp til krakkingstemperaturer i konveksjonsrørseksjoner av raffinerivarmere - konveksjonsseksjonen gjenvinner varme fra røykgasser som kommer ut av stråleseksjonen
• Dampreformatorer: Naturgass eller nafta omdannes for å produsere hydrogen i rør oppvarmet til 800°C–950°C ved brennerstråling og konveksjon - i denne applikasjonen overlapper grensen mellom strålings- og konveksjonsrør, og røret har en varmeabsorberende rolle med to mekanismer.
• Skall-og-rør varmevekslere: Ryggraden i prosessanleggets varmegjenvinning på tvers av petrokjemisk, kjemisk, farmasøytisk og næringsmiddelindustri – prosess væske-til-væske varmeoverføring gjennom rørvegger
• Kjeleøkonomisatorer og overhetere: Konveksjonsrørseksjoner som forvarmer kjelematevann og overoppheting av damp ved bruk av røykgassvarmegjenvinning - avgjørende for kraftverkseffektivitet
• Avfallsvarmegjenvinningsenheter (WHRU): Konveksjonsrørbunter trekker ut varme fra eksosstrømmer (gassturbiner, dieselmotorer, eksos fra prosessovner) for å generere damp eller varme prosessvæsker

Strålende og konveksjonsrør i samme ovnsystem

I mange industrielle varmeovner og ovnssystemer, strålerørs og konveksjonsrør opererer innenfor samme overordnede enhet, men i forskjellige seksjoner, som hver utnytter varmeoverføringsmekanismen som er best egnet til det lokale temperaturnivået og prosesskravene. Denne kombinasjonen er et av de viktigste konseptene i design av fyrte varmeovner.

I en typisk prosessvarmer for petroleumsraffineri:

1. Strålende seksjon: Brennere fyrer inn i den strålende brannboksen, og varmer opp prosessvæsken i rør ved termisk stråling fra flammen og varme ildfaste vegger. Røykgasstemperaturer i strålingsseksjonen varierer fra 1100°C til 1500°C ved brennerne og gå ut av stråleseksjonen ved 700°C til 900°C. Prosessrørene i denne delen absorberer ca. 60–70 % av den totale varmetilførselen.
2. Konveksjonsseksjon: De varme røykgassene som stiger opp fra stråleseksjonen passerer gjennom grupper av konveksjonsrør, forvarmer prosessvæsken, genererer damp og forvarmer forbrenningsluft. Røykgasser kommer inn ved 700 °C til 900 °C og går ut ved 200 °C til 450 °C, med konveksjonsseksjonen som gjenvinner ytterligere 20–30 % av den totale drivstoffenergien som ellers ville gått tapt til stabelen.

Overgangen fra strålings- til konveksjonsvarmeoverføring når røykgasstemperaturen synker gjennom systemet, illustrerer hvorfor begge rørtypene eksisterer side om side i samme fyrte varmeapparat - den høytemperatur-strålingsdominerte sonen og den lavere-temperatur-konveksjonsdominerte sonen krever hver rør konstruert og posisjonert for deres spesifikke varmeoverføringsmekanisme og termiske miljø.

Vedlikeholds-, inspeksjons- og feilmoduser

Vedlikeholdskravene og feilmodusene til strålerør og konveksjonsrør er vesentlig forskjellige, noe som gjenspeiler deres svært forskjellige driftsforhold og de distinkte nedbrytningsmekanismene som påvirker hver type.

Vedlikehold og svikt av strålende rør

Strålende rør er forbrukskomponenter med forutsigbar levetid som krever planlagt utskifting som en del av planlagt ovnsvedlikehold. Nøkkelfeilmoduser inkluderer:

• Ytterrørsoksidasjonsutbrenthet: Progressiv oksidasjonsfortynning av rørveggen inntil det oppstår en perforering eller strukturell svikt, noe som gjør at ovnsatmosfæren eller det indre elementet kan eksponeres - den vanligste feilmodusen i bråkjøleovner
• Termisk tretthetssprekker: Termisk syklus åpner sprekker ved spenningskonsentrasjonspunkter (rørender, støtteplasseringer, diameteroverganger), spesielt i ovner med hyppig delbelastning som forårsaker raske temperaturendringer
• Indre elementfeil: Motstandsledningsutbrenning på varme punkter skapt av elementet henging, kald sonedannelse fra dårlig elementkontakt eller overbelastning fra elektriske feil - manifesterer seg som åpen kretsfeil som kan oppdages av overvåking av ovnskontrollsystem
• Krypdeformasjon: Langvarig plastisk deformasjon av det ytre røret under sin egen vekt ved vedvarende høy temperatur, noe som får røret til å synke mellom støtter og til slutt komme i kontakt med ovnsveggen eller tilstøtende rør

Vedlikehold og svikt av konveksjonsrør

Konveksjonsrørfeil i prosessvarmere og varmevekslere er oftere gradvise - detekterbare gjennom overvåking før katastrofale feil - og håndteres gjennom inspeksjonsprogrammer i stedet for planlagt utskifting:

• Innvendig korrosjon: Prosessvæskekjemi angriper rørets indre; overvåkes med ultralydtykkelsesmåling under planlagte nedstengninger og administreres gjennom korrosjonsinhibitorprogrammer eller materialoppgraderinger
• Ekstern korrosjon og oksidasjon: Røykgasskjemi (svovelforbindelser, vanndamp, lavtemperatur duggpunktskondensering) angriper rørets utside; styres gjennom materialvalg, driftstemperaturkontroll og overflatebelegg
• Tilgroing og avleiring: Avleiringer på indre eller utvendige røroverflater øker termisk motstand, øker rørveggens temperaturer og begrenser til slutt strømmen – administrert gjennom periodisk rengjøring (mekanisk, kjemisk eller hydrojet)
• Termisk krypbrudd: Tynning av rørvegg på grunn av korrosjon kombinert med høyt internt trykk fører til slutt til rørbrudd - den mest alvorlige feilmodusen i høytrykks prosessvarmere, som krever strenge inspeksjonsprogrammer for å forhindre

Utvalgskriterier: Når skal man bruke et strålerør vs et konveksjonsrør

Å velge mellom et strålerør og et konveksjonsrør for en gitt industriell oppvarmingsapplikasjon krever evaluering av flere nøkkelkriterier. I mange tilfeller bestemmes valget entydig av prosessens natur - men i andre er begge tilnærmingene teknisk gjennomførbare og beslutningen avhenger av effektivitet, kostnad og operasjonelle faktorer.

• Velg et strålerør når: Arbeidsstykket eller ovnsatmosfæren må være isolert fra forbrenningsprodukter; ovnstemperaturen overstiger 700°C og stråling er den dominerende varmeoverføringsmekanismen; presis, jevn, kontrollerbar overflateoppvarming er nødvendig; eller prosessen krever en forseglet eller beskyttende atmosfære som vil bli forurenset av en direkte fyrt brenner
• Velg et konveksjonsrør når: En prosessvæske må varmes eller avkjøles ved overføring gjennom en rørvegg; driftstemperaturen er under 700°C der konveksjon er effektiv og kostnadseffektiv; store volumetriske strømningshastigheter av væske må varmes jevnt; eller gjenvinning av spillvarme fra en varm gasstrøm er målet
• Bruk begge i kombinasjon når: En fyrt varmeovn eller prosessovn opererer over et bredt temperaturområde - stråleseksjonen håndterer høytemperaturoppgaver og konveksjonsseksjonen gjenvinner lavere temperatur varme fra de utgående røykgassene, og maksimerer den totale termiske effektiviteten
